CMF设计资讯｜产品上的孔洞，藏着CMF设计的“小巧思”

对于产品外壳上密密麻麻的孔，很多人的第一反应就是：用来出声、散热，但它们远不止承担功能需求。看似简单的 “挖洞”，藏着很多 CMF 设计师的巧思，以及对材料工艺的考量。

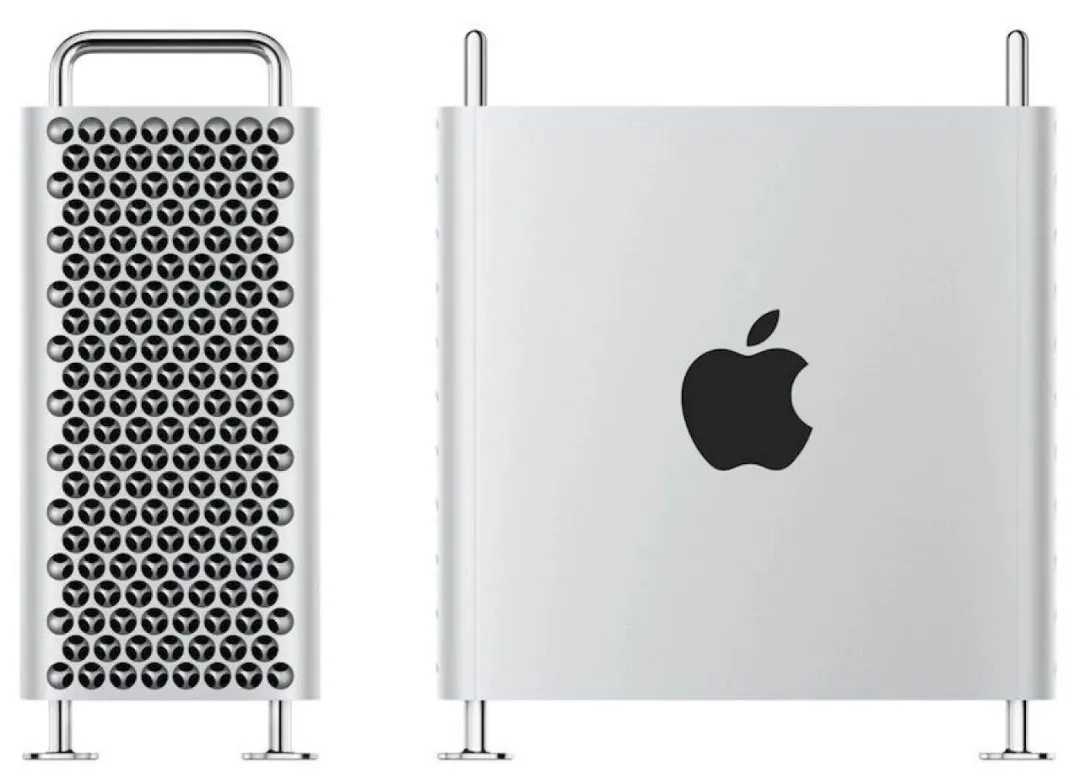

很多人熟知苹果Mac Pro标志性的三维互锁半球网格，这套打孔结构首要任务是散热，提升气流通过率。但同时，这套独一无二的孔洞形态，直接成为这款产品最高识别度的外观符号。性能需要散热，而打孔同时赋予产品独一份的视觉记忆点。

打孔是CMF设计里高频使用的外观处理手段，同一个孔洞，承载功能与美学双重使命。

功能优先：解决产品底层需求

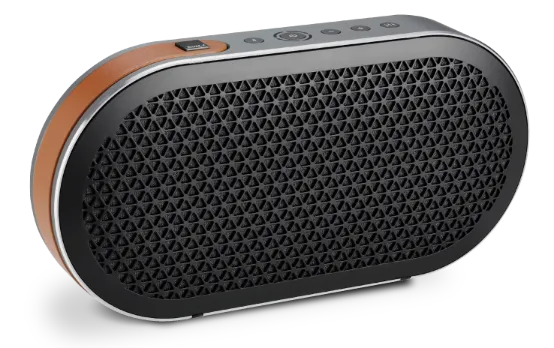

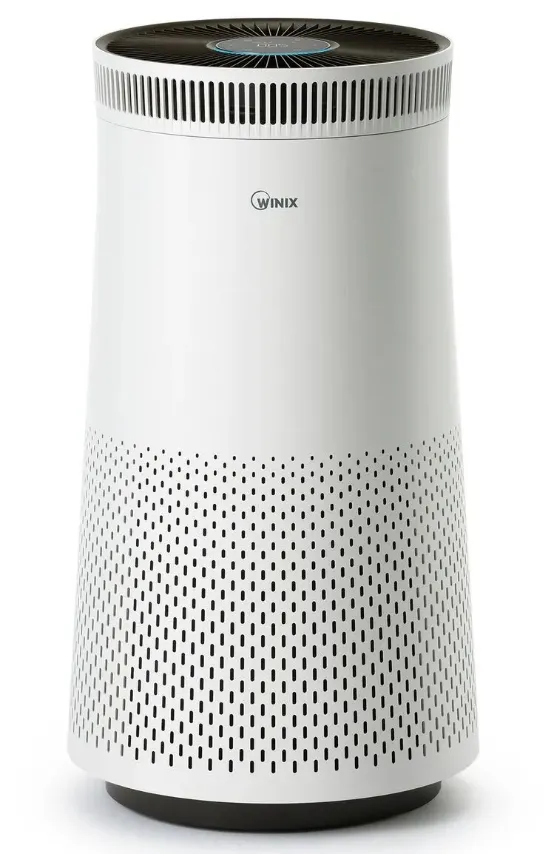

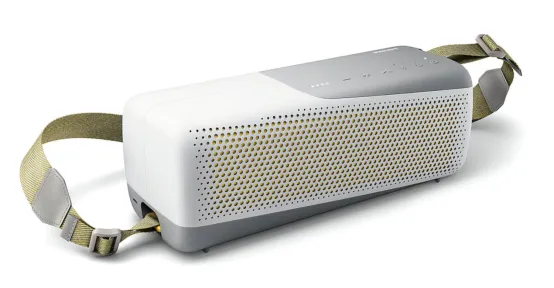

打孔最原始的出发点，就是服务功能。 音响网罩的孔洞保障声音输出；座椅皮革打孔实现透气；设备外壳开孔完成散热通风；部分板材打孔还可以实现减重、声学降噪。很多时候，打孔是产品工程端提出的硬性要求，CMF设计师需要在功能约束下做外观美化。

形状：用孔洞做视觉语言

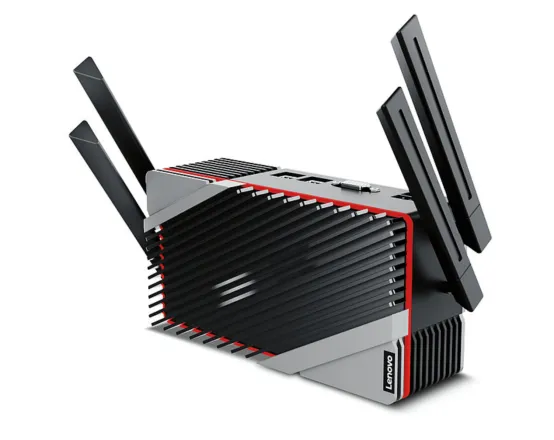

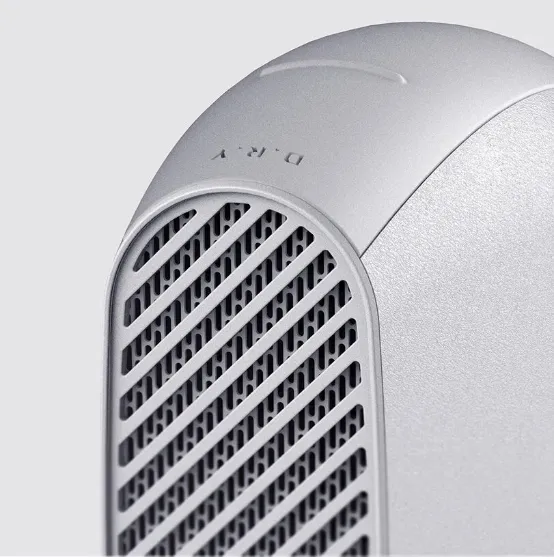

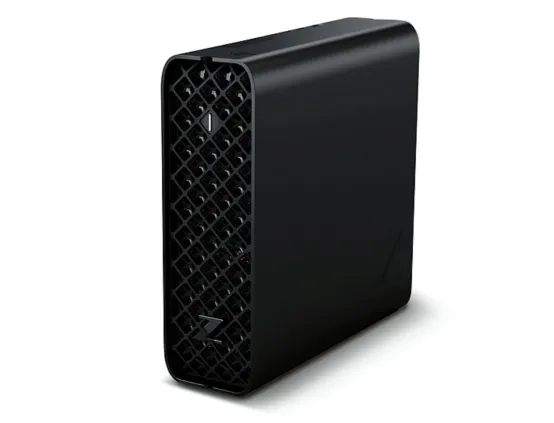

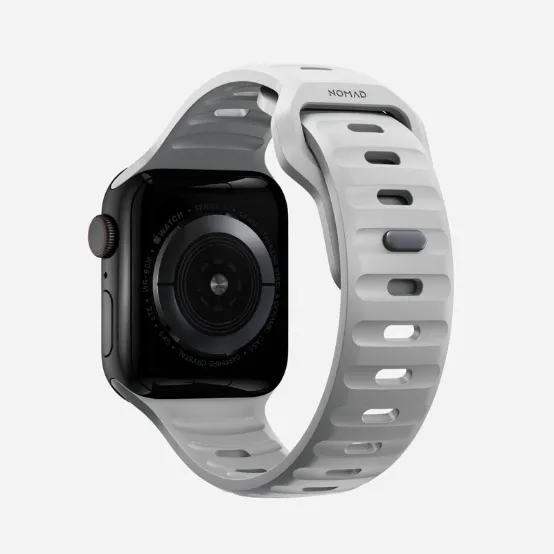

孔洞不只有正圆形。方形、长条、菱形、异形，都可以成为设计语言。 规整圆孔稳重克制；长条狭缝精致利落；异形孔洞可以拼接出纹样肌理。同样一块板材，换一套孔型，产品气质会完全改变。

排列，决定整体氛围感

孔本身不变，改变排布方式，效果天差地别。

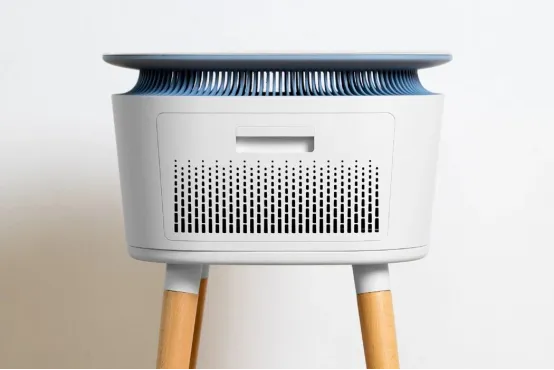

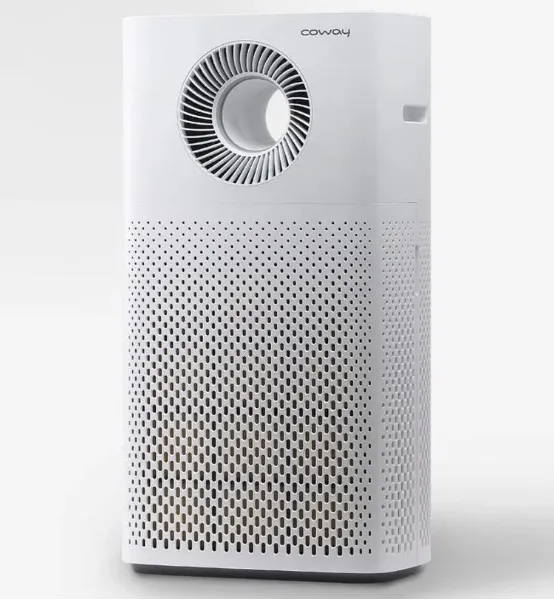

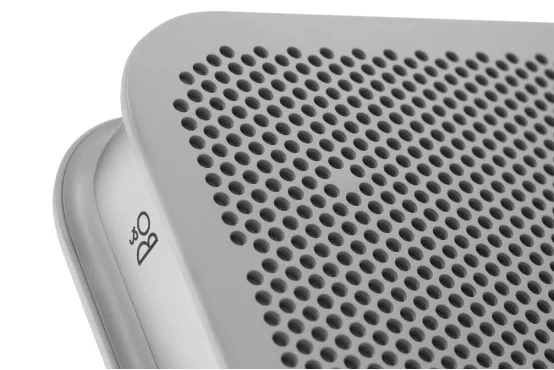

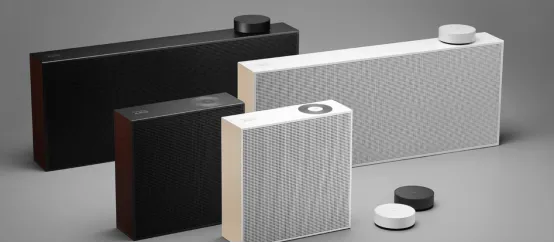

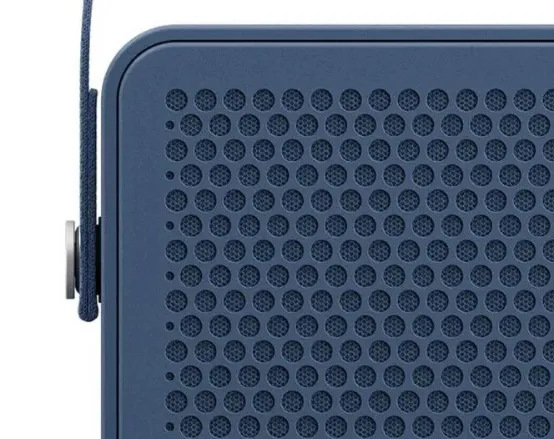

• 矩阵规整排布：量产友好，简约理性，大量电子设备在使用；

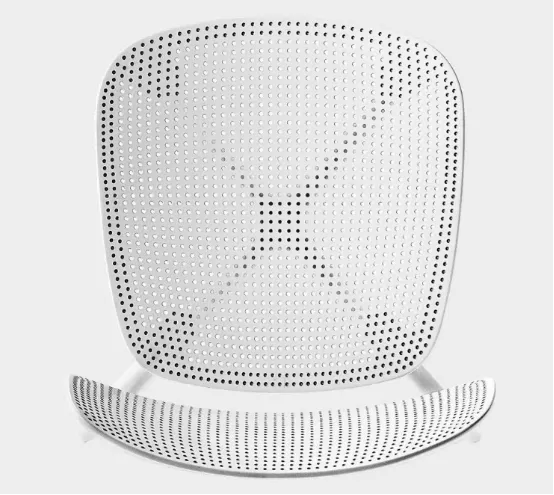

• 大小渐变排布：由密到疏，制造光影过渡，高级感很强；

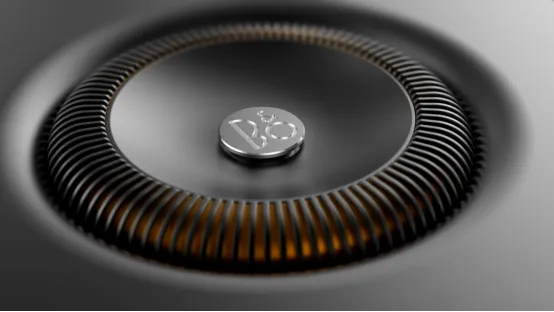

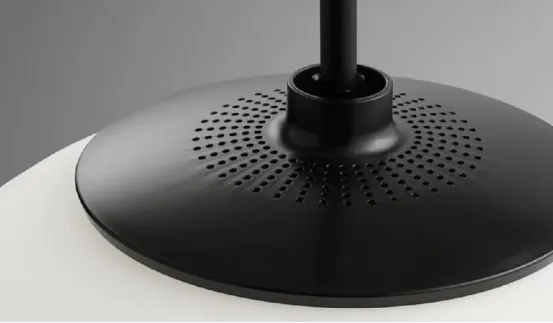

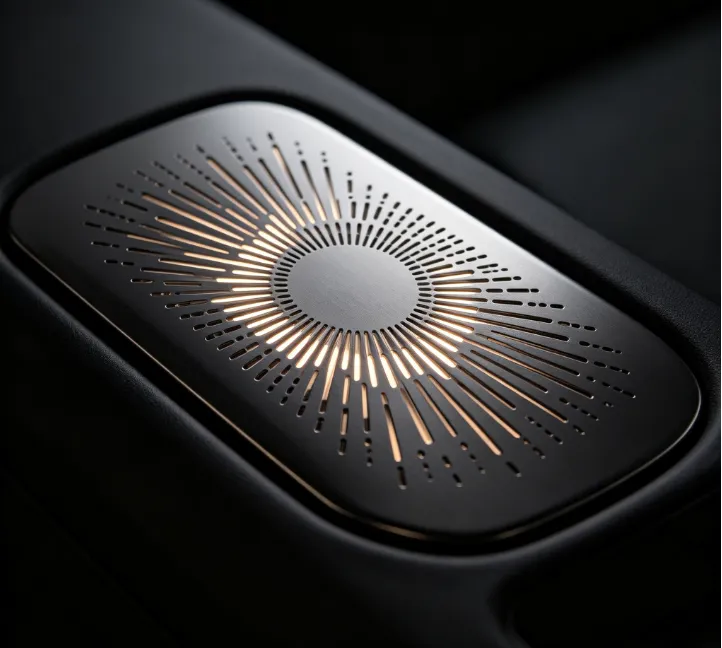

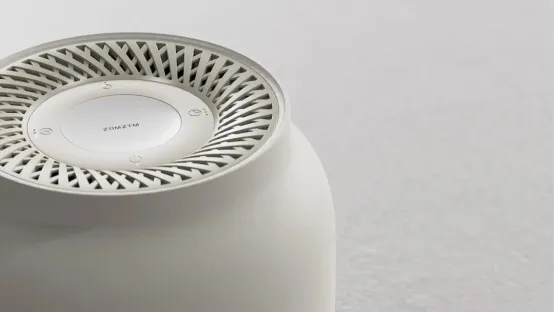

• 放射、发散式排布：动感活泼，适合音响、潮玩类产品；
• 自由随机排布：偏向艺术定制，成本更高。



疏密变化带来虚实光影，光线穿过孔洞，会在表面形成丰富明暗层次，这是整块实心板材很难实现的效果。

打孔的四种设计表现

按照在产品上的位置，可以分为几类：

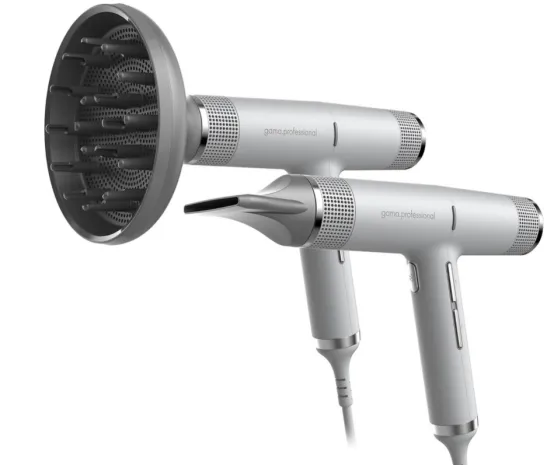

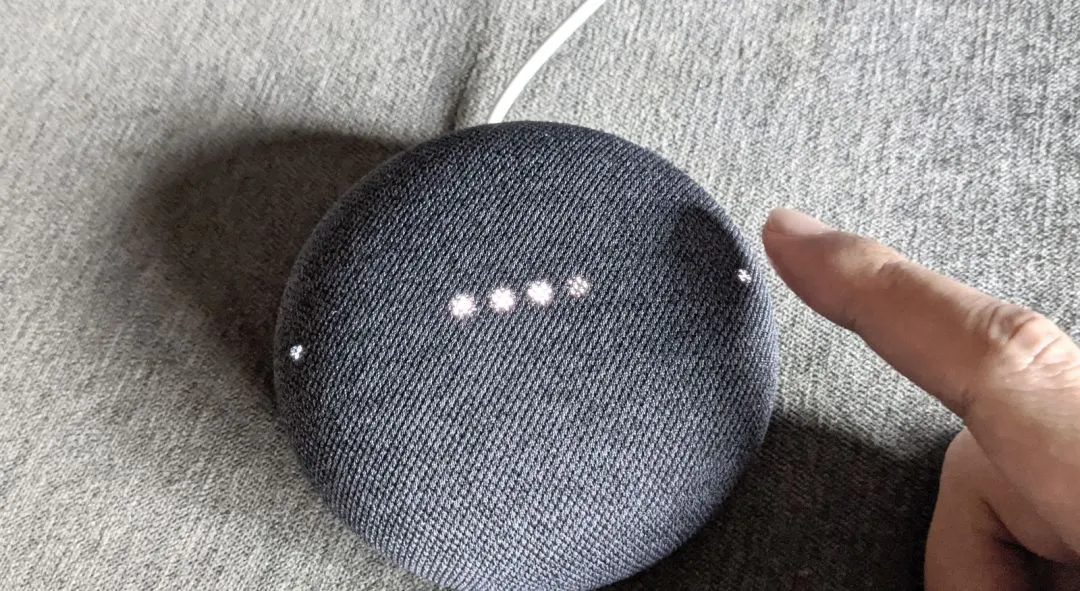

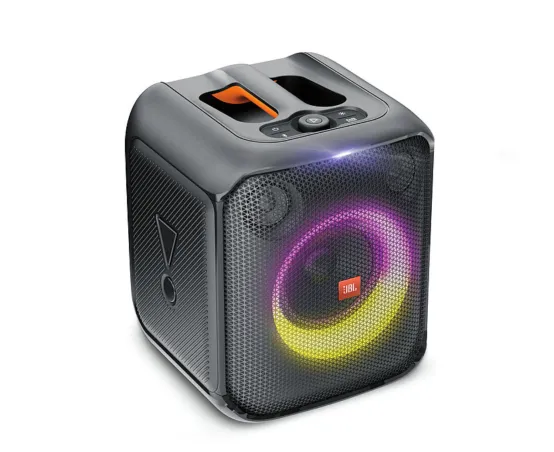

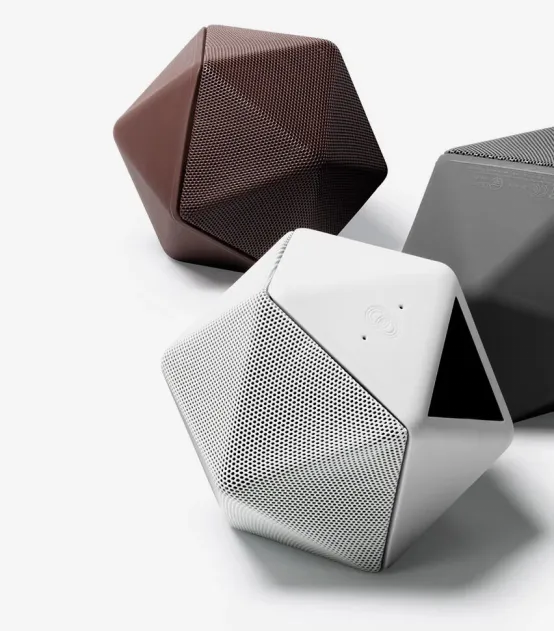

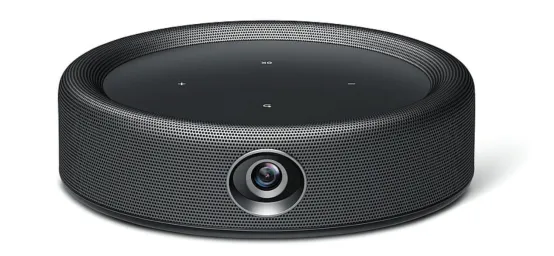

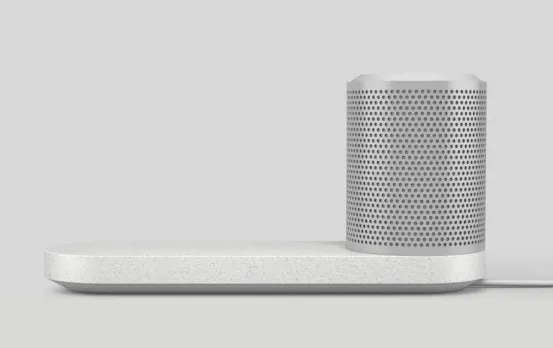

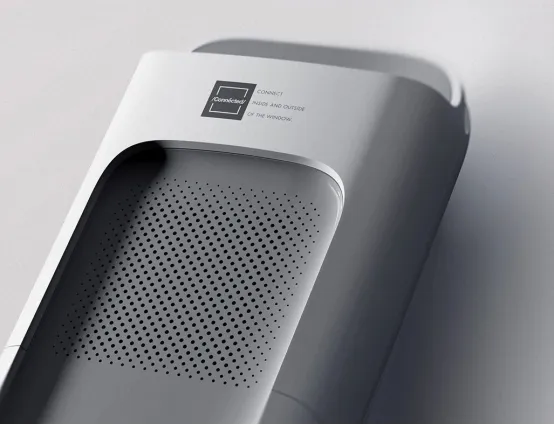

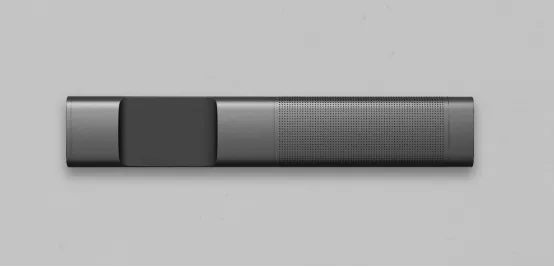

整机外壳布满孔洞，例如Mac Pro、音响网布；小范围打孔，作为细节装饰，不占据主体面积；孔藏在缝隙、凹槽内，远距离几乎看不见，兼顾功能与完整外观；虚实叠加式双层结构，内外两层孔错位叠加，产生全新视觉肌理。

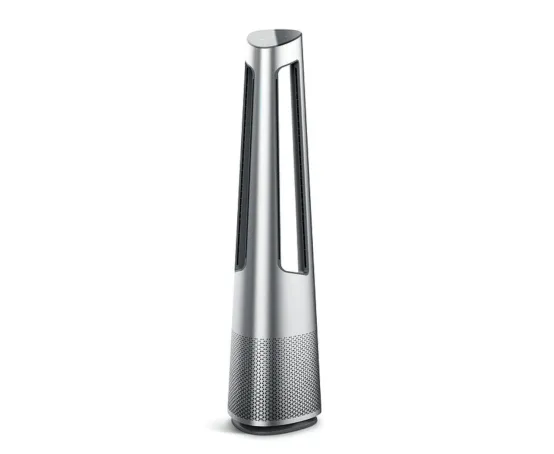

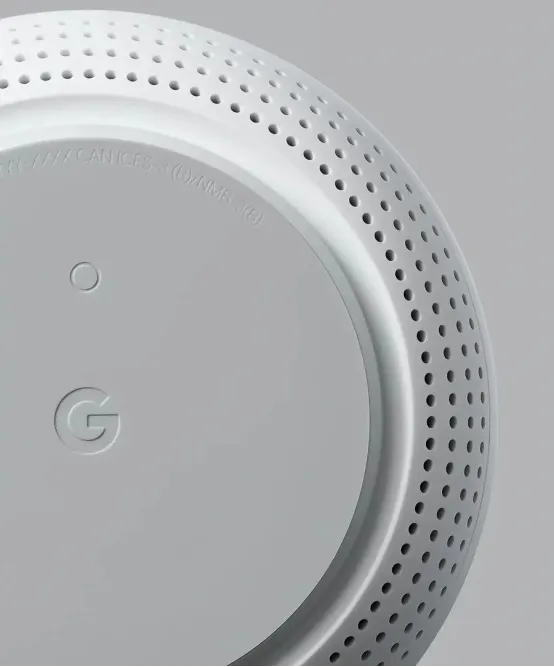

很多优秀的设计，会把孔洞巧妙藏进造型，不破坏产品整体形态，凑近才能看见细节。

看到效果图上酷炫的打孔，千万不要脑子一热直接输出生产。有些塑胶外壳打孔方案，效果图疏密层次非常漂亮，结果给到工厂直接被打回。孔距设置得过近，注塑成型之后孔位边缘发生变形、开裂，完全达不到外观要求。

好看的打孔，绕不开材料和工艺。不同材质，打孔的极限完全不一样。

金属材质，可以冲压冲孔、CNC 钻孔、激光打孔。冲压量产效率高，适合大批量规则圆孔与简单异形孔；复杂自由轮廓、微小小孔，更多依靠激光加工。CMF设计需要关注最小孔径与孔边距，孔距离板材边缘过近，加工后容易出现变形、卷边问题。

塑胶件优先模具直接成型孔位，大批量成本最低。孔径极细小的微孔，模具细型芯容易被塑胶熔体冲击弯折断裂，很难直接注塑成型，一般采用后道激光镭雕加工。

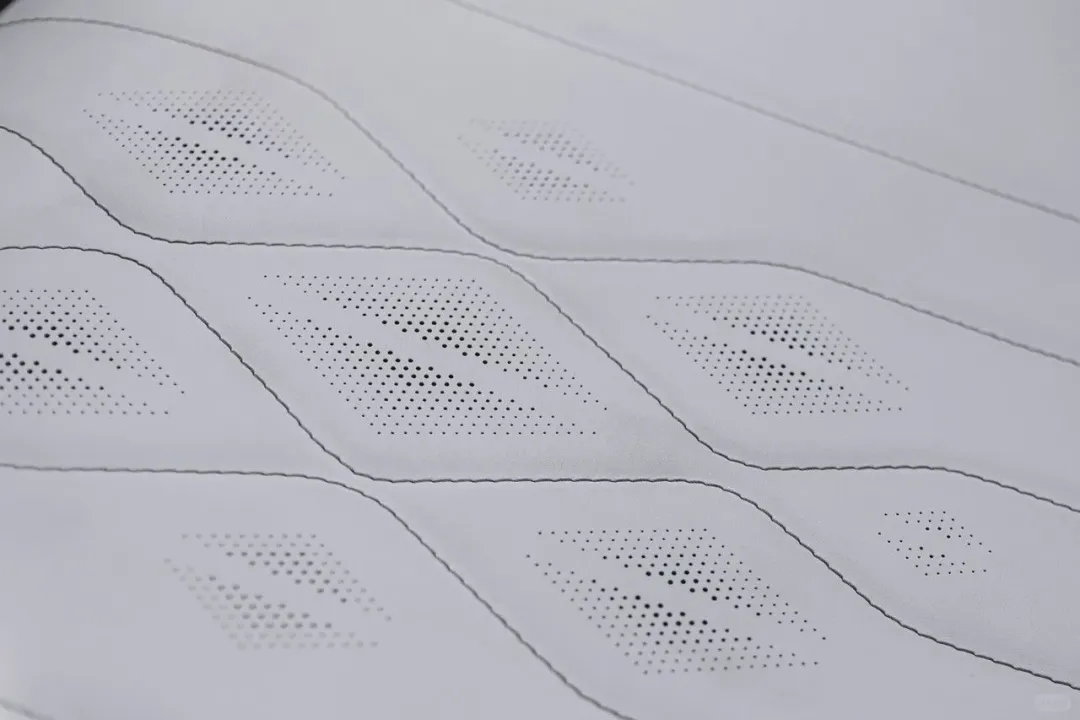

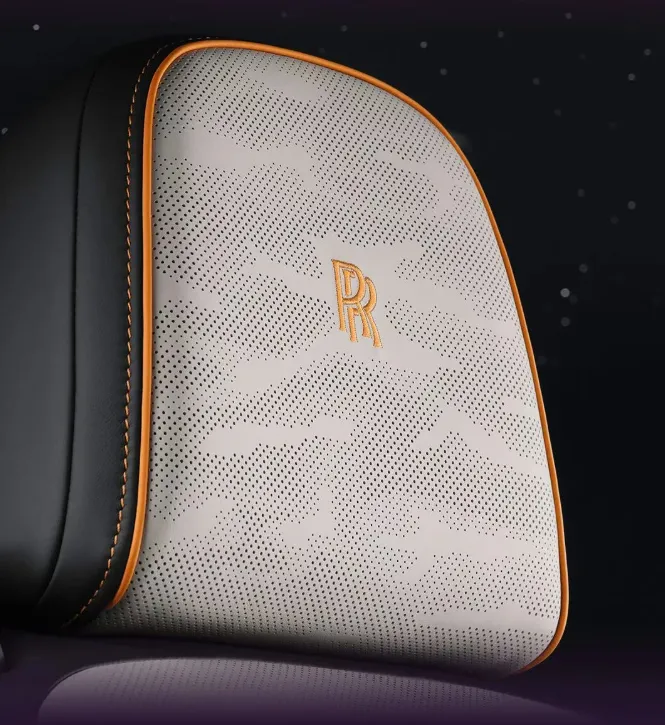

皮革、织物类，广泛用于汽车内饰、家具面料。设计时要控制孔径和孔间距；孔洞排布过密，会大幅降低面料抗撕裂性能，长期受力容易出现破损。

常用打孔工艺小结

模具成型：大批量，成本低，适合大孔径；

冲压冲孔：金属板材，规则孔效率高；

激光镭雕：复杂异形、微小孔，属于后加工，单价更高；

CNC 钻孔：精度高，适合小批量，不适合大批量阵列微孔，成本相对昂贵。

很多概念效果图上惊艳的渐变打孔，量产成本会成倍上涨，商业项目中，CMF设计师经常要在理想效果和工艺成本之间来回取舍。

打孔本质上是对材料做减法。 它始于工程功能的刚需，慢慢演变成一种独立的CMF表达语言。 同一个孔洞，一边是散热、透气、发声的硬性诉求，另一边是光影、虚实、肌理的美学表达。漂亮的打孔设计，就是把工程的必要开口，转化成产品独有的质感细节。
